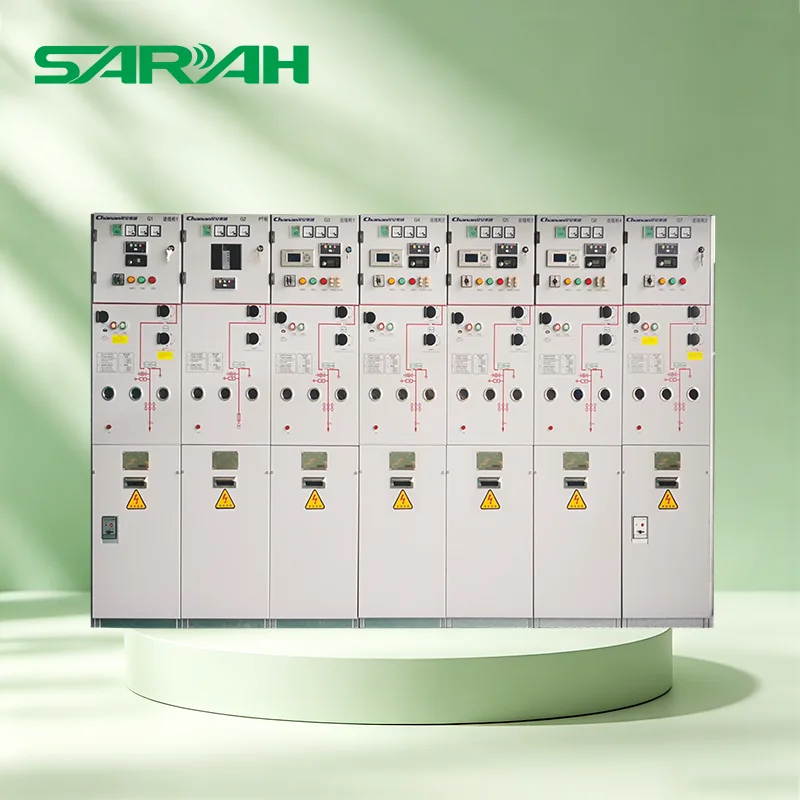

24KV solide geïsoleerde ringhoofdunit

Sarah Electric is een Chinese fabrikant van 24KV solide geïsoleerde ringhoofdunits. Door gebruik te maken van solide isolatietechnologie maakt dit product veilige schakelcontrole en betrouwbare stroomvoorziening voor 24 kV-elektriciteitsnetten mogelijk, waardoor de aansluiting, distributie, controle en bescherming van elektrische energie wordt vergemakkelijkt.

Productstructuur en ontwerp

1. Vacuümonderbreker:Verantwoordelijk voor het maken en breken van de stroom; het boogdovende medium is een vacuüm, waardoor de boog binnen het vacuüm wordt gedoofd zonder het risico van aanhoudende vonken.

2. Epoxyhars vaste inkapseling:Componenten zoals de vacuümonderbreker, scheider, aardingsschakelaar en geleidende connectoren worden in een mal geplaatst en als één geheel gegoten met behulp van epoxyhars via het APG-proces (Automatic Pressure Gelation), waardoor een volledig afgedichte, solide geïsoleerde module ontstaat.

3. Modulair ontwerp:Elke functionele eenheid van de 24 kV Solid Insulated Ring Main Unit (RMU) is een onafhankelijke module die flexibel kan worden geassembleerd en gecombineerd om verschillende bedradingsconfiguraties te creëren.

4. Afscherming en aarding:Het buitenoppervlak van de module is bedekt met een geleidende of halfgeleidende afschermingslaag, die ervoor zorgt dat het potentieel van toegankelijke onderdelen op nul blijft om de persoonlijke veiligheid te garanderen.

5. Zichtbare breuk:Het product kan worden aangepast met een observatievenster, waardoor directe visuele inspectie van de contactstatus van de scheider mogelijk is om de veiligheid tijdens onderhoud te garanderen.

Belangrijkste voordelen

1. Milieuvriendelijk

De 24 kV Solid-Insulated Ring Main Unit (RMU) voldoet aan de mondiale en EU-milieuregelgeving met betrekking tot "dual-carbon" -doelstellingen en beperkingen op het gebruik van hoog SF6-gas. Het heeft geen uitstoot van broeikasgassen, vereist geen daaropvolgende behandeling van uitlaatgassen en brengt minimale recyclingkosten met zich mee.

2. Hoge veiligheid

Het solide isolatiemateriaal biedt stabiele prestaties en elimineert de risico's die gepaard gaan met gaslekken of onvoldoende gasdruk.

Bovendien maakt de unit gebruik van vacuümboogdoving in combinatie met solide inkapseling en een geaarde externe geleidende afschermingslaag, waardoor explosies veroorzaakt door overmatige gasdruk worden voorkomen.

3. Sterk aanpassingsvermogen aan de omgeving

De beschermingsgraad van de apparatuur is aanpasbaar en voldoet aan de IP67-normen.

De stevig ingekapselde palen zijn bestand tegen extreme omgevingen, waaronder hoge zoutnevel, hoge luchtvochtigheid en hitte, grote hoogten, condensatie en zwaar stof.

4. Compacte structuur

Vergeleken met traditionele luchtgeïsoleerde schakelapparatuur wordt het volume met 60-70% verminderd. Bovendien maken unieke solide plug-in connectoren een snelle uitbreiding van de unit op locatie mogelijk zonder dat er gasgerelateerde werkzaamheden nodig zijn.

Technische specificaties

24KV solide geïsoleerde ringhoofdunit versus SF₆ ringhoofdunit: belangrijkste verschillen

De 24 kV solide geïsoleerde ringhoofdeenheid (RMU) is een milieuvriendelijk alternatief voor traditionele SF₆-geïsoleerde RMU's. Gecentreerd op de technologie voor vaste inkapseling van epoxyhars, worden drie belangrijke doorbraken bereikt: nul SF₆-emissies, een volledig afgedicht en onderhoudsvrij ontwerp en uitzonderlijk aanpassingsvermogen aan de omgeving.

In welke scenario's kan de 24kV solide geïsoleerde ringhoofdeenheid worden gebruikt?

● Hoogwaardige projecten op het gebied van milieubescherming en groene energie:Windparken, gecentraliseerde fotovoltaïsche energiecentrales, groene, koolstofarme industrieparken en ondernemingen die aan de ESG-normen voldoen.

● Projecten in ruwe omgevingen:Kustgebieden met een hoog zoutgehalte en zware vervuiling, hooggelegen gebieden, overstromingsgevoelige ondergrondse kelders of verzonken substations, en vochtige moerasparken.

● Zeer veilige openbare voorzieningen:Hogesnelheidstreinstations, luchthaventerminals, metro-/spoortransitsystemen, grootschalige datacenters, ziekenhuizen en hoge gebouwen.

● Slimme upgrades voor stedelijke elektriciteitsnetten:Ringnetwerkstroomvoorziening voor grote stedelijke wegen en pilotknooppunten voor slimme distributienetwerkautomatisering.

Veelgestelde vragen

Vraag: Kan deze RMU worden geconfigureerd met een vacuümstroomonderbreker?

EEN: Ja. Afhankelijk van de projectvereisten kan deze worden geconfigureerd met een lastscheidingsschakelaar, een vacuümvermogenschakelaar of een combinatie van zekeringschakelaars.

Vraag: Hoeveel inkomende en uitgaande circuits ondersteunt de 24 kV solide geïsoleerde RMU?

A: Unitcombinaties kunnen worden ontworpen om aan specifieke projectbehoeften te voldoen. Veel voorkomende configuraties zijn onder meer 2-in/1-uit, 2-in/2-uit, 3-unit en 4-unit RMU's, evenals uitbreidingsschema's met meerdere circuits, die voldoen aan de vereisten voor ringnetwerkvoeding en distributie van meerdere belastingen.

Vraag: Kunt u producten vervaardigen volgens de IEC-normen?

EEN: Ja. Het productontwerp en het testen van Sarah Electric kunnen voldoen aan relevante internationale normen op basis van projectvereisten; specifieke normen kunnen worden bevestigd volgens de doelmarkt.
