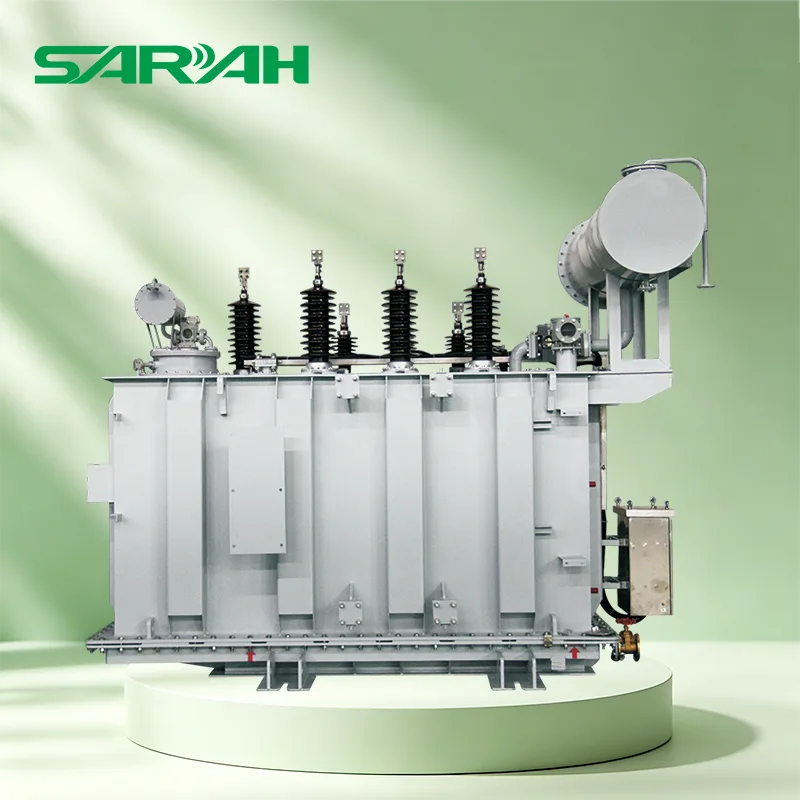

Hoe kan een 20KV-stroomtransformator betrouwbare en efficiënte industriële stroom leveren?
A 20KV-stroomtransformatorspeelt een cruciale rol in de middenspanningsdistributie, industriële faciliteiten, commerciële gebouwen, duurzame energieprojecten en nutsnetwerken. De juiste transformator moet meer doen dan alleen spanning omzetten. Het moet zorgen voor een stabiele werking, beheersbare verliezen, betrouwbare isolatieprestaties, een passende thermische capaciteit en een lange levensduur onder reële bedrijfsomstandigheden.
Het selecteren van een 20KV-stroomtransformator vereist een volledig inzicht in de spanningsvereisten, nominale capaciteit, belastingskarakteristieken, installatieomgeving, koelomstandigheden, isolatieprestaties, beveiligingssystemen, onderhoudsvereisten en levenscycluskosten. Een transformator die in de aanschaffase zuinig lijkt, kan duur worden als hij buitensporige verliezen produceert, op hoge temperaturen werkt of regelmatig onderhoud vereist. In deze gids worden de belangrijkste technische overwegingen, algemene toepassingen, aankoopfactoren en praktische onderhoudsprincipes uitgelegd die industriële kopers helpen een veiliger en betrouwbaarder middenspanningssysteem te bouwen.
Inhoudsopgave
- Wat is een 20KV-stroomtransformator?
- Waarom is 20KV-transformatie belangrijk?
- Hoe wordt een 20KV-stroomtransformator gebouwd?
- Waar moeten kopers rekening mee houden voordat ze tot aankoop overgaan?
- Hoe moet de transformatorcapaciteit worden berekend?
- Hoe kan de efficiëntie van transformatoren worden verbeterd?
- Waar worden 20KV-stroomtransformatoren gebruikt?
- Wat zijn de belangrijkste verschillen in de configuratie van transformatoren?
- Hoe kan onderhoud de levensduur van een transformator verlengen?
- Welke aankoopfouten moeten worden vermeden?
- Waarom samenwerken met Yueqing Sarah Electric Co., Ltd.?
- Veelgestelde vragen
Wat is een 20KV-stroomtransformator?
Een 20KV-stroomtransformator is een middenspanningstransformator die is ontworpen om elektrische energie over te dragen tussen spanningsniveaus, terwijl de vereiste vermogenskarakteristieken van het systeem behouden blijven. In praktische toepassingen kan een spanning aan de primaire zijde van 20 kV worden getransformeerd naar een lagere distributiespanning die geschikt is voor fabrieken, commerciële faciliteiten, infrastructuurprojecten of andere elektrische belastingen.
De transformator verlaagt niet alleen de spanning. Het zorgt ook voor elektrische isolatie tussen de wikkelingen, ondersteunt een stabiele stroomverdeling en vormt een belangrijk onderdeel van de algehele beschermings- en distributiearchitectuur.
Belangrijk punt:Een transformator moet altijd worden gespecificeerd op basis van het volledige elektrische systeem en niet alleen op basis van de spanning. Nominaal vermogen, frequentie, aansluitschema, isolatieniveau, koelmethode, omgevingscondities en belastingsprofiel hebben allemaal invloed op de uiteindelijke configuratie.
Waarom is 20KV-transformatie belangrijk?
Met middenspanningsdistributie kan elektrische energie efficiënt worden overgedragen en gedistribueerd voordat deze wordt omgezet in een gebruiksspanning. Voor industriële gebruikers wordt de transformator vaak tussen het inkomende middenspanningsnet en het laagspanningsdistributienet van de installatie geplaatst.
Stabiele distributie
Biedt een gecontroleerd spanningsconversiepunt voor stroomafwaartse elektrische apparatuur.
Energiebeheer
Een passend transformatorontwerp kan onnodige elektrische verliezen tijdens lange bedrijfsperioden helpen verminderen.
Systeembescherming
Werkt met schakelapparatuur, stroomonderbrekers, relais en bewakingsapparatuur ter ondersteuning van systeembescherming.
Industriële betrouwbaarheid
Helpt bij het leveren van betrouwbare stroom aan productielijnen en andere kritische elektrische belastingen.
Hoe wordt een 20KV-stroomtransformator gebouwd?
Hoewel de constructie varieert afhankelijk van het transformatortype en de projectspecificatie, omvatten de belangrijkste elektrische en mechanische componenten over het algemeen een magnetische kern, hoogspanningswikkeling, laagspanningswikkeling, isolatiesysteem, behuizing of tank, koelstructuur, aansluitingen en beschermings- of bewakingsaccessoires.
| Onderdeel | Primaire functie | Koperszorg |
|---|---|---|
| Magnetische kern | Biedt het magnetische pad voor energieoverdracht. | Kernmateriaal en verliezen. |
| HV-wikkeling | Behandelt de middenspanningszijde. | Isolatie, geleiderontwerp en spanningsbestendigheid. |
| LV-wikkeling | Levert de vereiste stroomafwaartse spanning. | Nominale stroom en belastingcompatibiliteit. |
| Isolatiesysteem | Scheidt spanningvoerende componenten elektrisch. | Diëlektrische sterkte en serviceomgeving. |
| Koelsysteem | Regelt de bedrijfstemperatuur. | Omgevingstemperatuur, ventilatie en belastingsprofiel. |
Waar moeten kopers rekening mee houden voordat ze tot aankoop overgaan?
Het kopen van een 20KV-stroomtransformator alleen op basis van de spanning op het typeplaatje is een veel voorkomende aankoopfout. Bij een professionele specificatie moet rekening worden gehouden met de volledige werkomgeving en het verwachte elektriciteitsverbruik.
- Nominale spanning:Bevestig de primaire en secundaire spanningsvereisten en de lokale netomstandigheden.
- Nominale capaciteit:Selecteer een geschikt kVA- of MVA-vermogen op basis van de huidige en verwachte belastingen.
- Frequentie:Controleer of het systeem werkt op 50 Hz, 60 Hz of een andere vereiste frequentie.
- Faseconfiguratie:Bepaal of een driefasige of gespecialiseerde configuratie vereist is.
- Verbindingsgroep:Specificeer de juiste wikkelverbinding en faseverschuiving.
- Isolatievereisten:Houd rekening met spanningsbestendigheid, omgevingsomstandigheden en toepasselijke projectnormen.
- Koeling:Stem de koelopstelling af op de belasting, omgevingstemperatuur, behuizing en installatieomstandigheden.
- Installatieomgeving:Houd rekening met hoogte, vochtigheid, stof, corrosieve gassen, temperatuur en installatie binnen of buiten.
- Bescherming:Bevestig compatibele onderbrekers, relais, temperatuurbewaking, overspanningsbeveiliging en andere accessoires.
- Onderhoudstoegang:Zorg ervoor dat inspectiepunten en servicegebieden praktisch zijn voor langdurig gebruik.
Hoe moet de transformatorcapaciteit worden berekend?
De capaciteit van de transformator moet de werkelijke vraag weerspiegelen, in plaats van simpelweg elke aangesloten belasting op volle capaciteit toe te voegen. Ingenieurs beoordelen normaal gesproken de aangesloten belasting, vraagfactor, diversiteit, motorstartkarakteristieken, harmonische inhoud, toekomstige uitbreiding en verwachte bedrijfsomstandigheden.
Praktisch principe:Onderdimensionering kan overmatige temperatuurstijging, spanningsproblemen, hinderlijke beveiligingsuitschakelingen en versnelde veroudering veroorzaken. Overmatige overdimensionering kan de initiële investering vergroten en de economische efficiëntie verminderen, omdat vaste verliezen aanhouden, zelfs als de transformator licht belast is.
Om deze reden moeten projectingenieurs zowel de huidige belasting als de verwachte ontwikkeling van de faciliteit evalueren. Een fabriek die van plan is de komende jaren productieapparatuur toe te voegen, heeft mogelijk een andere transformatorcapaciteit nodig dan een fabriek met een stabiele vraag.
Hoe kan de efficiëntie van transformatoren worden verbeterd?
De efficiëntie van de transformator wordt beïnvloed door zowel nullastverliezen als belastinggerelateerde verliezen. Omdat transformatoren jarenlang continu kunnen werken, kunnen zelfs relatief kleine verschillen in verliezen aanzienlijk worden gedurende de levenscyclus van de apparatuur.
- Kies een kernontwerp dat geschikt is voor de vereiste spanning en capaciteit.
- Gebruik geschikte geleiderafmetingen om wikkelingsverliezen te beheersen.
- Selecteer een transformatorcapaciteit die overeenkomt met het werkelijke belastingsprofiel.
- Zorg voor passende koel- en ventilatieomstandigheden.
- Voorkom langdurig gebruik onder overmatige overbelasting.
- Bewaak de temperatuur en abnormale bedrijfsomstandigheden.
- Houd klemmen, aansluitingen en beveiligingsapparatuur in goede staat.
- Evalueer de bedrijfskosten gedurende de levenscyclus in plaats van u alleen op de aankoopprijs te concentreren.
Internationale transformatornormen hebben ook betrekking op energieprestaties en evaluatiemethoden. IEC TS 60076-20 biedt bijvoorbeeld benaderingen voor het definiëren van energie-efficiëntie en het evalueren van de energieprestaties van transformatoren. :contentReferentie[oaicite:1]{index=1}
Waar worden 20KV-stroomtransformatoren gebruikt?
De spanningsklasse van 20KV is relevant voor veel middenspanningsdistributiesystemen. De exacte configuratie is afhankelijk van het lokale elektriciteitsnetwerk en de projectvereisten.
Productiefabrieken
Ondersteunt productielijnen, motoren, HVAC-systemen, verlichting, compressoren, pompen en automatiseringsapparatuur.
Commerciële voorzieningen
Kan winkelcentra, kantoorcomplexen, hotels, magazijnen en grote commerciële gebouwen ondersteunen.
Infrastructuur
Geschikt voor geselecteerde transport-, gemeentelijke, nuts- en infrastructuurdistributietoepassingen.
Hernieuwbare energie
Kan deel uitmaken van elektrische verzamel- of distributiesystemen waarbij spanningsconversie vereist is.
Wat zijn de belangrijkste verschillen in de configuratie van transformatoren?
| Configuratie | Typische kracht | Belangrijke overweging |
|---|---|---|
| In olie ondergedompeld | Sterke warmteafvoer en geschikt voor vele buitentoepassingen. | Vereist passende veiligheidsmaatregelen voor oliebeheer en installatie. |
| Droog type | Handig als binneninstallatie en minder problemen met vloeistoffen prioriteit hebben. | Ventilatie, omgevingstemperatuur en installatieomgeving vereisen zorgvuldige overweging. |
| Aangepast ontwerp | Kan omgaan met ongebruikelijke spannings-, capaciteits-, omgevings- of installatievereisten. | Vereist gedetailleerde technische communicatie tussen koper en fabrikant. |
Voor droge transformatoren heeft IEC 60076-11 betrekking op droge vermogenstransformatoren met bepaalde spannings- en toepassingsgrenzen, waardoor het belangrijk is om de toepasselijke norm en projectspecificatie te bevestigen voordat een configuratie wordt geselecteerd. :contentReferentie[oaicite:2]{index=2}
Hoe kan onderhoud de levensduur van een transformator verlengen?
Een goed ontworpen transformator vereist nog steeds de juiste bediening en onderhoud. Preventieve inspectie kan zich ontwikkelende problemen identificeren voordat deze onverwachte afsluitingen veroorzaken.
| Inspectiegebied | Wat te controleren |
|---|---|
| Temperatuur | Let op abnormale temperatuurstijgingen of veranderingen ten opzichte van normale bedrijfsomstandigheden. |
| Verbindingen | Controleer de aansluitingen, kabelverbindingen en tekenen van oververhitting of losheid. |
| Isolatie | Bewaak de staat van de isolatie volgens het onderhoudsprogramma. |
| Koeling | Zorg ervoor dat koelapparatuur en ventilatiewegen vrij blijven. |
| Bescherming | Controleer de staat en instellingen van de bijbehorende beveiligingsapparatuur. |
Voor in minerale olie ondergedompelde transformatoren zijn belasting- en temperatuurbeheer vooral belangrijk omdat de bedrijfstemperatuur en belastingsomstandigheden de thermische veroudering en de levensduur van de transformator beïnvloeden. IEC 60076-7 biedt richtlijnen met betrekking tot belastings- en bedrijfstemperaturen voor in minerale olie ondergedompelde transformatoren. :contentReferentie[oaicite:3]{index=3}
Welke aankoopfouten moeten worden vermeden?
- Alleen kiezen op spanning:Een classificatie van 20 kV definieert niet de volledige transformatorspecificatie.
- Toekomstige belastinggroei negeren:Een faciliteit kan een ondermaatse transformator snel ontgroeien.
- Alleen gericht op de aankoopprijs:Er moet ook rekening worden gehouden met bedrijfsverliezen, onderhoud, transport, installatie en service.
- Omgevingsomstandigheden negeren:Temperatuur, hoogte, vochtigheid, stof en corrosieve omgevingen kunnen de prestaties beïnvloeden.
- Gebruik van onvolledige technische documenten:Ontbrekende informatie kan vertragingen veroorzaken tijdens de goedkeuring van het ontwerp en de aanbesteding.
- After-salesondersteuning onderschatten:Reserveonderdelen, technische assistentie, ondersteuning bij inbedrijfstelling en probleemoplossing kunnen van groot belang zijn gedurende de levenscyclus van de apparatuur.
Waarom samenwerken met Yueqing Sarah Electric Co., Ltd.?
Voor kopers die op zoek zijn naar een betrouwbare leverancier van 20KV-stroomtransformatoren, moet de capaciteit van de fabrikant worden beoordeeld op meer dan het uiterlijk van het product of een basisofferte. Technische communicatie, aanpassingsvermogen, kwaliteitscontrole, documentatie, leveringscoördinatie en langdurige service dragen allemaal bij aan het succes van het project.
Yueqing Sarah Elektrisch Co., Ltd. richt zich op elektrische apparatuur en stroomdistributieoplossingen en biedt klanten producten die zijn ontworpen rond praktische projectvereisten. Voor industriële en commerciële kopers kan het samenwerken met een leverancier die inzicht heeft in spanningsniveaus, nominale capaciteit, installatievoorwaarden, beschermingseisen en toepassingsspecifieke specificaties het inkoopproces vereenvoudigen.
Toepassingsgericht
Productaanbevelingen kunnen worden afgestemd op de werkelijke vereisten voor elektrische toepassingen.
Technische Communicatie
Duidelijke specificaties helpen misverstanden tijdens de projectplanning en inkoop te verminderen.
Projectflexibiliteit
Verschillende projecten kunnen verschillende spannings-, capaciteits-, configuratie- en installatieoplossingen vereisen.
Waarde op lange termijn
Bij een complete inkoopaanpak wordt rekening gehouden met betrouwbaarheid, efficiëntie, onderhoud en service.
Voordat kopers een offerte aanvragen, moeten ze basisprojectinformatie voorbereiden, zoals ingangsspanning, uitgangsspanning, nominale capaciteit, frequentie, fase, installatielocatie, omgevingsomstandigheden, belastingstype, toepasselijke normen en verwachte leveringsvereisten. Door volledigere informatie kan de fabrikant een nauwkeuriger technisch voorstel doen.
Veelgestelde vragen
1. Wat betekent 20KV in een stroomtransformator?
20KV verwijst over het algemeen naar een nominaal spanningsniveau van ongeveer 20 kilovolt aan één kant van de transformator. De exacte specificatie moet worden bevestigd volgens het elektrische netwerk en de projectvereisten.
2. Is een 20KV-transformator geschikt voor industriële toepassingen?
Ja. 20KV transformatoren kunnen worden toegepast in diverse industriële middenspanningsverdeelsystemen, mits de spanning, capaciteit, isolatie, koeling, bescherming en milieueisen goed op elkaar zijn afgestemd.
3. Hoe bepaal ik het benodigde transformatorvermogen?
Begin met de werkelijke elektriciteitsbehoefte van de faciliteit en houd vervolgens rekening met vraagfactoren, motorstartomstandigheden, belastingsdiversiteit, toekomstige uitbreiding en bedrijfskarakteristieken. De uiteindelijke capaciteit moet worden bevestigd door een gekwalificeerde elektrotechnisch ingenieur.
4. Wat is belangrijker: de prijs of efficiëntie van de transformator?
Beide zijn belangrijk, maar de aankoopprijs alleen vertegenwoordigt niet de totale eigendomskosten. Energieverliezen, onderhoud, levensduur, installatie en stilstand moeten ook worden geëvalueerd.
5. Kan een 20KV-transformator worden aangepast?
Veel transformatorprojecten kunnen worden aangepast op basis van spanningsverhouding, capaciteit, aansluitschema, koelmethode, installatieomgeving, beschermingseisen, afmetingen en andere projectspecifieke omstandigheden. Maatwerk moet vóór productie met de fabrikant worden bevestigd.
6. Welke normen zijn relevant voor vermogenstransformatoren?
IEC 60076 is een belangrijke internationale transformatorstandaardserie. Verschillende onderdelen behandelen onderwerpen als algemene vereisten, isolatie- en diëlektrische testen, droge transformatoren, laadrichtlijnen en energie-efficiëntie. De toepasselijke norm moet worden bevestigd op basis van het transformatortype en de bestemmingsmarkt.
7. Welke gegevens moet ik verstrekken bij het aanvragen van een offerte?
Geef primaire en secundaire spanning, capaciteit, frequentie, fase, installatieomgeving, transformatortype, aansluitvereisten, koelingsvereisten, toepasselijke normen, hoeveelheid, bestemming en eventuele speciale technische vereisten op.
8. Hoe kan de levensduur van een transformator worden verbeterd?
Juiste belasting, effectieve koeling, regelmatige inspectie, correcte beveiligingsinstellingen, goed verbindingsonderhoud en tijdige probleemoplossing kunnen helpen de betrouwbare werking van de transformator te behouden en vermijdbare veroudering te verminderen.
Bouw een betrouwbaarder middenspanningssysteem
Het kiezen van de juiste 20KV Stroomtransformator vereist meer dan het vergelijken van offertes. De juiste oplossing moet passen bij uw elektrische belasting, bedrijfsomgeving, efficiëntieverwachtingen, beveiligingssysteem, installatieomstandigheden en langetermijnprojectdoelen.Yueqing Sarah Elektrisch Co., Ltd.kan industriële en commerciële kopers helpen hun transformatorvereisten te evalueren en een praktische oplossing voor stroomdistributie te ontwikkelen.
Heeft u een 20KV-stroomtransformator nodig voor uw project?Neem contact met ons opvandaag nog om uw vereisten op het gebied van spanning, capaciteit, toepassing en maatwerk te bespreken.
